Μονάδα Στήριξης BIPV - Ατσάλινο Βραχίονα 115mm με Προκατασκευασμένο Πλαίσιο για Στέγαστρο Ηλιακών Συλλεκτών

 Μονάδα Στήριξης BIPV – Ατσάλινο Βραχίονα 115mm για Δομές Στέγης Ηλιακών Συστημάτων

Εισαγωγή
Το Modular BIPV Mounting System είναι μια δομή στήριξης από χάλυβα υψηλής αντοχής, ταχείας ανάπτυξης, σχεδιασμένη ειδικά για εγκαταστάσεις φωτοβολταϊκών σε στέγες. Χρησιμοποιώντας μια φιλοσοφία προκατασκευασμένου σχεδιασμού, τύπου δομικών στοιχείων, το σύστημα επιτυγχάνει πλήρη συναρμολόγηση μέσω βιδωτών συνδέσεων, εξαλείφοντας την ανάγκη για συγκόλληση επί τόπου. Αυτό ενισχύει σημαντικά την αποδοτικότητα της εγκατάστασης, την δομική ασφάλεια και τη συνέπεια. Είναι ιδανικό για μια ποικιλία εφαρμογών, όπως εμπορικά και βιομηχανικά υπόστεγα στέγης, ηλιακά carports, ηλιακά δωμάτια και πολλά άλλα.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

• Πλήρως Μοντουλαριστός Σχεδιασμός: Αποτελείται από τυποποιημένες κολώνες, δοκούς, δοκούς στήριξης και εξαρτήματα στήριξης, επιτρέποντας ευέλικτη διαμόρφωση και ταχεία συναρμολόγηση επί τόπου.

• Χάλυβας Ψυχρής Διαμόρφωσης Υψηλής Αντοχής: Χρησιμοποιεί χάλυβα καναλιού U 115mm και τμήματος C, προσφέροντας εξαιρετική ικανότητα φόρτισης, ελαχιστοποιώντας παράλληλα το βάρος του υλικού.

• Εξαιρετική Προστασία από τη Διάβρωση: Διαθέτει επίστρωση Zinc-Aluminum-Magnesium (ZAM), παρέχοντας αντοχή στη διάβρωση έως και 30 χρόνια — 6 έως 15 φορές καλύτερη από τον τυπικό γαλβανισμένο χάλυβα.

• Ολοκληρωμένη Διαχείριση Νερού: Περιλαμβάνει ενσωματωμένες υδρορροές, ταινίες καθοδήγησης νερού και συστήματα αποστράγγισης, εξασφαλίζοντας μια αδιάβροχη δομή χωρίς πρόσθετες εργασίες στεγανοποίησης.

• Συναρμολόγηση χωρίς συγκόλληση: Όλες οι συνδέσεις γίνονται με μπουλόνια υψηλής αντοχής (σειρά M10, M12), επιτρέποντας την εγκατάσταση με εργαλεία, μειώνοντας τις απαιτήσεις δεξιοτήτων εργασίας και ενισχύοντας την ασφάλεια της κατασκευής.

• Βελτιστοποιημένο για φορτία ανέμου και χιονιού: Σχεδιασμένο με συστήματα στήριξης (διαγώνιες, γωνιακές στηρίξεις, δοκοί σύνδεσης) για να αντέχει σε απαιτητικά περιβαλλοντικά φορτία.

• Ευελιξία Προκατασκευής: Προσφέρει τόσο πλήρως προκατασκευασμένες κολώνες (κομμένες και τρυπημένες κατά παραγγελία) όσο και ημι-προκατασκευασμένες επιλογές για ρύθμιση επί τόπου, προσαρμοζόμενες σε διάφορες συνθήκες στέγης και απαιτήσεις ύψους.

Τεχνολογία & Αρχές Σχεδιασμού
Το σύστημα χρησιμοποιεί μια δομή πλαισίου χώρου με βιδωτή σύνδεση, όπου οι κύριοι δοκοί, οι κολώνες και οι δοκοί στήριξης σχηματίζουν ένα άκαμπτο αλλά ρυθμιζόμενο πλέγμα. Βασικές αρθρώσεις — όπως κολώνα-βάση, δοκός-κολώνα και δοκός στήριξης-δοκός — χρησιμοποιούν προ-διάτρητες οπές και εξειδικευμένους συνδέσμους (κλιπ, βραχίονες, πλάκες σύνδεσης) για να εξασφαλίσουν ακριβή ευθυγράμμιση και δομική ακεραιότητα. Ο σχεδιασμός επιτρέπει την ρύθμιση επί τόπου: τα κλιπ δοκών στήριξης διαθέτουν οπές με σχισμές για έλεγχο κλίσης αποστράγγισης και τα μέλη στήριξης μπορούν να κοπούν επί τόπου από τυπικά τμήματα 6 μέτρων (U4121/U4141) για να ταιριάζουν στις ακριβείς διαστάσεις, ελαχιστοποιώντας τα απόβλητα.

Επισκόπηση Διαδικασίας Εγκατάστασης

1. Διάταξη & Εγκατάσταση Βάσης: Τοποθετήστε το πλέγμα των κολώνων, εγκαταστήστε τα μπουλόνια αγκύρωσης (χημικά αγκύρια M12) και ασφαλίστε τις ρυθμιζόμενες βάσεις των κολώνων.

2. Συναρμολόγηση Πλαισίου: Στήστε τις κολώνες και τους κύριους δοκούς χρησιμοποιώντας μπουλόνια M10x25/M10x140. Εγκαταστήστε εγκάρσια στηρίγματα και δοκούς σύνδεσης για να σταθεροποιήσετε το πλαίσιο.

3. Δοκοί Στήριξης & Δευτερεύουσα Δομή: Συνδέστε τα κλιπ δοκών στήριξης στους δοκούς και, στη συνέχεια, εγκαταστήστε τους δοκούς στήριξης. Προσθέστε διαμήκη στηρίγματα (γωνιακές στηρίξεις, υποστηρίγματα) σύμφωνα με το σχέδιο.

4. Στεγανοποίηση & Αξεσουάρ: Εγκαταστήστε υδρορροές (κέντρο/άκρη), σωλήνες υδρορροών, ταινίες καθοδήγησης νερού και διαδρόμους συντήρησης.

5. Τοποθέτηση Φ/Β Μονάδων: Ασφαλίστε πλάκες σύσφιξης αλουμινίου ή ZAM και σφιγκτήρες φ/β μονάδων στους δοκούς στήριξης χρησιμοποιώντας μπουλόνια M10x25.

6. Τελικό Σφίξιμο: Μόλις τοποθετηθούν όλα τα εξαρτήματα και οι φ/β μονάδες, σφίξτε όλα τα μπουλόνια με την καθορισμένη ροπή για να επιτευχθεί πλήρης δομική ακαμψία.

Σενάρια Εφαρμογής

• Εμπορικά & Βιομηχανικά Υπόστεγα Στέγης: Δημιουργεί έναν υπερυψωμένο, σκιασμένο χώρο πάνω από υπάρχουσες στέγες, παρέχοντας προστασία στέγης, θερμομόνωση και επιπλέον χρησιμοποιήσιμη περιοχή.

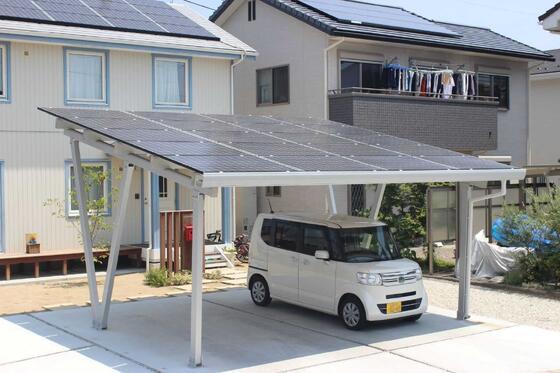

• Ηλιακά Carports: Τα αρθρωτά ανοίγματα φιλοξενούν 1-3 θέσεις στάθμευσης (διάδρομοι 6-9m), ιδανικά για χώρους στάθμευσης, σταθμούς φόρτισης EV και εμπορικές εγκαταστάσεις.

• Ηλιακά Δωμάτια Κατοικιών (BIPV Sunroom): Μπορεί να διαμορφωθεί ως δομές μονής ή διπλής κλίσης για αίθρια, βεράντες ή περιβλήματα μπαλκονιών.

• Γεωργικά & Λογιστικά Καταφύγια: Οικονομική, γρήγορη ανάπτυξη κάλυψης για αποθήκευση, χώρους συσκευασίας ή καταφύγιο ζώων.

Γιατί να επιλέξετε το σύστημά μας;

• Ταχύτερη Ολοκλήρωση Έργου: Τα προ-τρυπημένα εξαρτήματα και η συναρμολόγηση με μπουλόνια μειώνουν τον χρόνο εγκατάστασης έως και 60% σε σύγκριση με τις παραδοσιακές συγκολλημένες κατασκευές.

• Οικονομική Χρήση Υλικών: Οι βελτιστοποιημένες διατομές χάλυβα ψυχρής διαμόρφωσης και τα αποδοτικά σχέδια κοπής μειώνουν το κόστος υλικού κατά περίπου 15-20%.

• Ευελιξία Σχεδιασμού & Συμβατότητα: Προσαρμόσιμο σε διάφορα σχήματα στέγης, κλίσεις και τύπους μονάδων. Συμβατό με τα περισσότερα διπρόσωπα και μονόπλευρα φ/β πάνελ.

• Χαμηλή Συντήρηση & Μεγάλη Διάρκεια Ζωής: Η επίστρωση ZAM και οι στιβαρές μηχανικές συνδέσεις εξασφαλίζουν δεκαετίες αξιόπιστης απόδοσης με ελάχιστη συντήρηση.

• Ασφαλής & Κλιμακούμενη Εγκατάσταση: Δεν απαιτούνται άδειες θερμής εργασίας. Το σύστημα είναι εύκολα επεκτάσιμο ή επαναδιαμορφώσιμο για μελλοντικές τροποποιήσεις έργου.

Συχνές Ερωτήσεις (FAQ)

• Ε: Ποιος είναι ο τυπικός χρόνος εγκατάστασης για ένα υπόστεγο στέγης 100kW;
  Α: Με ένα συνεργείο 4-5 ατόμων, η δομική συναρμολόγηση μπορεί να ολοκληρωθεί σε 3-5 ημέρες, ανάλογα με την πολυπλοκότητα της στέγης.

• Ε: Μπορεί το σύστημα να εγκατασταθεί σε ανώμαλες στέγες;
  Α: Ναι. Οι ρυθμιζόμενες βάσεις κολώνων και η επιλογή κοπής κολώνων επί τόπου (ημι-προκατασκευασμένες) επιτρέπουν την αντιστάθμιση ύψους έως και 200 mm.

• Ε: Ποια είναι η βαθμολογία ταχύτητας ανέμου που έχει;
  Α: Το σύστημα έχει σχεδιαστεί για να αντέχει σε φορτία ανέμου έως και 150 km/h (περίπου 42 m/s) όταν είναι σωστά αγκυρωμένο, σύμφωνα με τους διεθνείς οικοδομικούς κώδικες.

• Ε: Απαιτείται ειδικός εξοπλισμός για την εγκατάσταση;
  Α: Τυπικά ηλεκτρικά εργαλεία (δράπανα, κρουστικά κλειδιά, σετ υποδοχών) είναι επαρκή. Συνιστάται ένα πιστόλι διάτρησης και ένα κόφτης οπών για αποδοτικότητα.

• Ε: Πώς αποτρέπονται οι διαρροές νερού στις αρθρώσεις;
  Α: Το σύστημα χρησιμοποιεί επικαλυπτόμενο σχεδιασμό υδρορροών, σφραγισμένα καπάκια άκρων και ταινίες καθοδήγησης νερού που διοχετεύουν την υγρασία στο κύριο σύστημα αποστράγγισης. Το στεγανωτικό εφαρμόζεται σε κρίσιμες εξωτερικές αρθρώσεις.

Σημαντικές Σημειώσεις

• Ακολουθείτε πάντα το επίσημο εγχειρίδιο εγκατάστασης και τα εγκεκριμένα δομικά σχέδια για το συγκεκριμένο έργο σας.

• Βεβαιωθείτε ότι όλα τα σημεία αγκύρωσης είναι εγκατεστημένα σε υγιές δομικό υπόστρωμα (σκυρόδεμα ή δομικός χάλυβας). Επαληθεύστε την ικανότητα φόρτισης της κύριας στέγης.

• Μην κόβετε ή τροποποιείτε συνεχείς δοκούς στήριξης ή κύριους δοκούς χωρίς έγκριση μηχανικού.

• Το τελικό σφίξιμο με ροπή όλων των μπουλονιών πρέπει να πραγματοποιείται μετά την τοποθέτηση των φ/β μονάδων για να επιτρέπονται μικρές ρυθμίσεις ευθυγράμμισης.

• Συνιστάται τακτικός έλεγχος των μπουλονιών και της προστασίας από τη διάβρωση κάθε 2-3 χρόνια σε σκληρά περιβάλλοντα.
