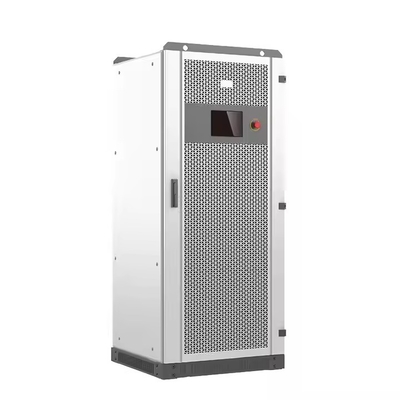

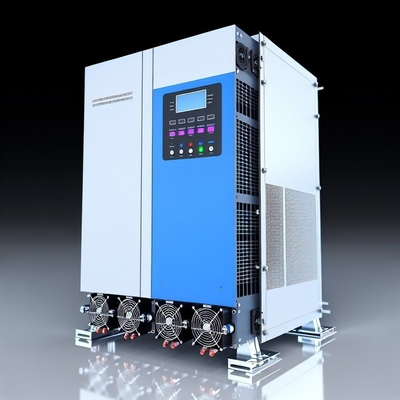

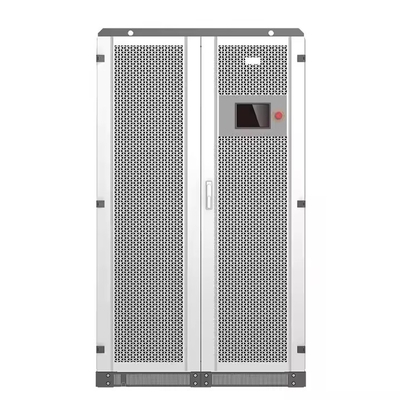

50kW 480V υβριδικός μετατροπέας υψηλής ισχύος Delta - βιομηχανικό σύστημα μετατροπής ισχύος

1Γενική εικόνα του προϊόντος

1.1 Λύση βιομηχανικής ισχύος υψηλών επιδόσεων

Αυτός ο υβριδικός μετατροπέας 50kW αντιπροσωπεύει μια σημαντική πρόοδο στην βιομηχανική τεχνολογία μετατροπής ισχύος.ειδικά σχεδιασμένα για να ανταποκρίνονται στις απαιτητικές απαιτήσεις των μεσαίων εγκαταστάσεων παραγωγής και των εμπορικών ενεργειακών συστημάτωνΗ μονάδα συνδυάζει ισχυρή τριστάση παροχή ενέργειας με ευέλικτη δυνατότητα διχασμένης φάσης, καθιστώντας την ιδανική για εγκαταστάσεις που απαιτούν τόσο βιομηχανικό εξοπλισμό 480V όσο και φορτία 240V με μία φάση.

*Τεχνική ανωτερότητα: Διαθέτει ιδιόκτητο αλγόριθμο εξισορρόπησης φάσης που διατηρεί τη ρύθμιση της τάσης εντός ± 0,8% ακόμη και σε συνθήκες υπερφόρτωσης 150%,διασφάλιση σταθερής λειτουργίας ευαίσθητων βιομηχανικών διαδικασιών.*

1.2 Βασικοί διακριτικοί παράγοντες

1. Αύξηση της ισχύοςΠαρέχει 50kW συνεχούς ισχύος (55kVA μέγιστης ισχύος) - 66% μεγαλύτερη ισχύς από τα τυπικά μοντέλα 30kW

2. Προχωρημένη Ηλιακή ΕνσωμάτωσηΥποστηρίζει μέχρι 120kW PV εισροή μέσω διπλών ανεξάρτητων καναλιών MPPT

3. Σχεδιασμός για το Μέλλον: Το εύρος τάσης της μπαταρίας 320-850V καλύπτει συστήματα αποθήκευσης υψηλής τάσης επόμενης γενιάς

4. Βιομηχανική αξιοπιστία: Συσκευές στρατιωτικής ποιότητας με ικανότητα για 100.000+ ώρες MTBF σε σκληρά περιβάλλοντα

2Τεχνικές προδιαγραφές

3Βασικά χαρακτηριστικά της τεχνολογίας

3.1 Προηγμένο σύστημα μετατροπής ισχύος

• Τρι-επίπεδης τοπολογία ANPC
  *Τεχνικό πλεονέκτημα: Μειώνει τις απώλειες εναλλαγής κατά 35% σε σύγκριση με τα συμβατικά σχέδια δύο επιπέδων, διατηρώντας < 3% THDi με πλήρες φορτίο.*

• Ρυθμισμένη τάση DSP
  Πλεονέκτημα απόδοσης: Επιτυγχάνει ακρίβεια τάσης ±0,8% με χρόνο απόκρισης <20ms στις αλλαγές φορτίου μέσω μεταγωγής PWM 16kHz.

3.2 Ευφυής διαχείριση της ενέργειας

• Δύο ανεξάρτητα κανάλια MPPT
  *Καλύτερο σύστημα: Κάθε κανάλι λειτουργεί με αποδοτικότητα παρακολούθησης 99,8% χρησιμοποιώντας βελτιστοποιημένο αλγόριθμο διαταραχής και παρατήρησης, μειώνοντας τις απώλειες ασυμφωνίας έως και 40% σε άνιση σκιά συστοιχιών.*

• Ευρύ φάσμα τάσης λειτουργίας
  *Τεχνική σημείωση: εύρος 250-850V MPPT με δυνατότητα ψυχρής εκκίνησης σε 150V, που υποστηρίζει 18-22 φωτοβολταϊκές μονάδες σε σειρά (1,200V ικανότητα αντοχής σε υπερτάσεις).*

3.3 Ενσωμάτωση συστήματος μπαταρίας

• Υποστήριξη μπαταρίας υψηλής τάσης
  *Τεχνικό πλεονέκτημα: Η άμεση ενσωμάτωση με συστήματα μπαταριών 320-850V εξαλείφει την ανάγκη για πρόσθετους μετατροπείς DC-DC, βελτιώνοντας την απόδοση επιστροφής κατά 2-3%.*

• Προσαρμοστικοί αλγόριθμοι φόρτισης
  * Χαρακτηριστικό: έξυπνη φόρτιση 4 σταδίων (συσσωματική/απορρόφηση/πλωτή/ισορρόπηση) με αντιστάθμιση θερμοκρασίας και παρακολούθηση της κατάστασης υγείας.*

4. Σενάρια εφαρμογής

4.1 Βιομηχανική κατασκευή

• Γραμμές παραγωγής αυτοκινήτων
  Μελέτη περίπτωσης: Εφαρμόζεται με επιτυχία σε εργοστάσια αυτοκινήτων κατηγορίας 1 για την τροφοδότηση ρομποτικών σταθμών συγκόλλησης, διατηρώντας < 1% THDu για ευαίσθητα συστήματα ελέγχου.

• Κατασκευή μετάλλων
  *Τεχνικό πλεονέκτημα: Διαχειρίζεται 200% βραχυπρόθεσμα υπερφόρτωση κατά τη λειτουργία του κοπτήρα πλάσματος χωρίς πτώση τάσης.*

4.2 Εμπορικά ενεργειακά συστήματα

• Συστήματα ηλεκτρικής ενέργειας νοσοκομείων
  Κριτικό χαρακτηριστικό: <20 ms χρόνος μεταφοράς μεταξύ δικτύου και ισχύος μπαταρίας πληροί τις απαιτήσεις της NFPA 110 για τα βασικά ηλεκτρικά συστήματα.

• Εναλλακτικό κέντρο δεδομένων
  Αξιοπιστία: 99,999% λειτουργικότητα που επιτυγχάνεται μέσω περιττών παράλληλων ρυθμίσεων.

5- Εγκατάσταση και συντήρηση

5.1 Ηλεκτρικές απαιτήσεις

• Προστασία εισόδου/εξόδου
  Απαιτήσεις: Διακόπτης κυκλώματος ελάχιστης ισχύος 100A με διατάξεις προστασίας από υπερτάσεις κλάσης II και στις δύο πλευρές εναλλασσόμενου και συνεχούς ρεύματος (40kA ελάχιστη ονομαστική ισχύς).

• Σύστημα γείωσης
  Κριτική: <0,1Ω αντίσταση γείωσης της γης χρησιμοποιώντας 25mm2 αγωγό χαλκού, με χωριστή γείωση του εξοπλισμού.

5.2 Περιβαλλοντικές εκτιμήσεις

• Απαιτήσεις εξουσιοδότησης
  Ασφάλεια: ελάχιστο διαχωρισμό 400 mm από όλες τις πλευρές για την ορθή εξαερισμό και πρόσβαση συντήρησης.

• Συνθήκες λειτουργίας
  *Αδύναμος σχεδιασμός: Διορθωμένος για λειτουργία -30 °C έως 55 °C με αυτόματη μείωση της θερμοκρασίας άνω των 45 °C περιβάλλοντος.*

6. Συμμόρφωση και Πιστοποίηση

6.1 Πρότυπα ασφάλειας

• UL 1741 SB
  *Πληροφορίες πιστοποίησης: Περιλαμβάνει ολοκληρωμένη δοκιμή των φραγμών απομόνωσης (3kV AC/5kV DC) και των συστημάτων ανίχνευσης σφαλμάτων τόξου.*

• Δελτίο ΕΚΑΧ, αριθ.
  *Συμμόρφωση με το δίκτυο: Χαρακτηριστικά <2s προστασία κατά των νησιών με δυνατότητα διασύνδεσης συχνοτήτων.*

6.2 Περιφερειακές εγκρίσεις

• Σημείωση CE
  * Συμμόρφωση: πληροί τα πρότυπα ασφάλειας EN 62109-1/-2 και τις απαιτήσεις EMC EN 61000-6.*

• ΝΕΚ 2020
  Ασφάλεια: συμμορφώνεται με τις απαιτήσεις ταχείας διακοπής λειτουργίας για τα φωτοβολταϊκά συστήματα.

7Συχνές ερωτήσεις

7.1 Απόδοση

Ε: Ποια είναι η καμπύλη απόδοσης σε διαφορετικά επίπεδα φορτίου;
*Α: Διατηρεί >96% απόδοση από φορτίο 30-100% χάρη στην προηγμένη τοπολογία μετατροπής πολλαπλών επιπέδων, με 98,2% μέγιστη απόδοση σε φορτίο 80%.*

Ε: Πώς χειρίζεται μεγάλα επαγωγικά φορτία;
Α: Η ικανότητα υπερφόρτωσης 150% για 10 δευτερόλεπτα χειρίζεται τις περισσότερες εκκινήσεις κινητήρα, με πτώση τάσης <5% κατά τη διάρκεια εκδηλώσεων υπερβολικής τάσης 200%.

7.2 Συμβατότητα

Ε: Ποια πρωτόκολλα διαχείρισης μπαταρίας υποστηρίζονται;
*Α: Η εγγενής υποστήριξη για CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem) και Modbus TCP για την ολοκλήρωση SCADA.*

Ε: Μπορεί να συνδεθεί με γεννήτριες ντίζελ;
Α: Ναι, διαθέτει αυτόματη εκκίνηση / διακοπή γεννήτριας με έλεγχο ράμπας που εξαρτάται από το φορτίο για τη βελτιστοποίηση της απόδοσης καυσίμου.

8Γιατί να επιλέξετε αυτόν τον μετατροπέα;

1. Βιομηχανική Αξιοπιστία
   *Συσκευάσματα στρατιωτικών προδιαγραφών με βαθμολογία MTBF 100.000+ ωρών*

2. Αρχιτεκτονική Προστασίας του Μέλλοντος
   Ενημερώσεις λογισμικού για νέα χαρακτηριστικά και κωδικούς πλέγματος

3. Βελτιστοποίηση της ενέργειας
   Οι προηγμένοι αλγόριθμοι πρόβλεψης μεγιστοποιούν την αυτοκατανάλωση

4. Παγκόσμια συμμόρφωση
   Ακολουθεί διεθνή πρότυπα για παγκόσμια ανάπτυξη
