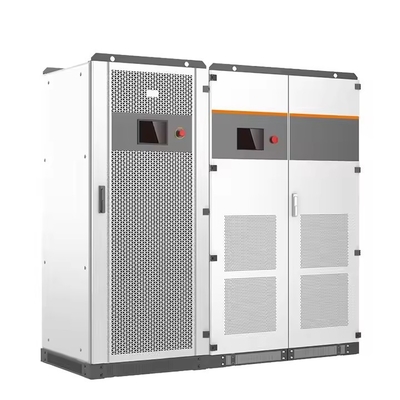

250kW 240V High-Leg Δέλτα Βιομηχανικός Υβριδικός Αντιστροφέας

Λύση μετατροπής ισχύος σε κλίμακα μεγαβάτ

1. Εισαγωγή του προϊόντος

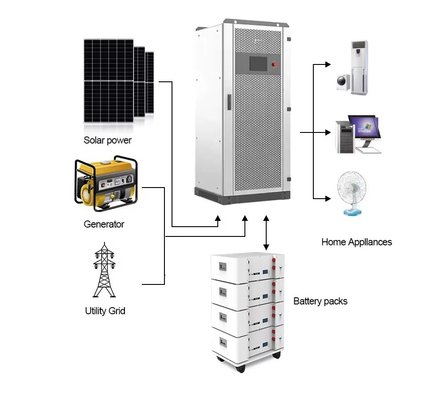

Αυτός ο υβριδικός μετατροπέας 250 kW βιομηχανικής κλάσης αντιπροσωπεύει την κορυφή της τεχνολογίας μετατροπής ισχύος τριών φάσεων, ειδικά σχεδιασμένη για βαριές βιομηχανικές εφαρμογές και μικροδίκτυα σε κλίμακα κοινής ωφέλειας.

* Τεχνική γνώση: Χρησιμοποιεί πατενταρισμένη τεχνολογία μετατόπισης φάσης για να παράγει αληθινή τριφασική 240V (γραμμή προς γραμμή) ενώ παράλληλα παρέχει 120V (γραμμή προς ουδέτερη) έξοδο,Εξάλειψη της ανάγκης για εξωτερικούς μετασχηματιστές.*

Βασικά χαρακτηριστικά:

• 250 kW συνεχής ισχύς εξόδου (275 kVA μέγιστης ισχύος)
  *Σημείωση μηχανικής: Επιτυγχάνεται μέσω τριεπίπεδου τοπολογίας ANPC με 98,7% μέγιστη απόδοση μετατροπής σε ονομαστικό φορτίο.*

• Έξι ανεξάρτητα κανάλια MPPT για μέγιστη ηλιακή συγκομιδή
  Τεχνικό πλεονέκτημα: Μειώνει τις απώλειες ασυμφωνίας έως και κατά 40% σε πολύπλοκες διαμορφώσεις συστάσεων σε σύγκριση με τα συμβατικά σχέδια.

• Περιοχή τάσης μπαταρίας 420-850V για σύγχρονα συστήματα αποθήκευσης
  *Καλύτερο σύστημα: Η άμεση ενσωμάτωση με τις μπαταρίες λιθίου υψηλής τάσης μειώνει την πολυπλοκότητα του συστήματος και βελτιώνει την απόδοση των επιστροφών κατά 2-3%.*

2Τεχνικές προδιαγραφές

3Βασικές τεχνολογίες

3.1 Προχωρημένη μετατροπή ισχύος

• Χρησιμοποιεί τοπολογία 3-επίπεδου ANPC
  *Τεχνικό όφελος: Μειώνει τις απώλειες μετάβασης κατά 30% σε σύγκριση με τα συμβατικά σχέδια δύο επιπέδων, διατηρώντας < 1% THDu σε κατάσταση νησιού.*

• Μονάδες IGBT που ελέγχονται από DSP
  * Επιστήμη: 16kHz PWM συχνότητα εναλλαγής με προσαρμοστικό έλεγχο νεκρού χρόνου ελαχιστοποιεί την αρμονική στρέβλωση. *

3.2 Ευφυής ηλιακή συλλογή

• Έξι ανεξάρτητα κανάλια MPPT
  *Προέκτημα του συστήματος: Κάθε κανάλι λειτουργεί με αποδοτικότητα παρακολούθησης 99,9% και ρυθμό ανανέωσης <0,5s χρησιμοποιώντας βελτιστοποιημένο αλγόριθμο perturb-and-observe.*

• 250-850V εύρος λειτουργίας
  Τεχνική σημείωση: Ενσωματώνει σάρωση IV καμπύλης κατά την εκκίνηση για τον προσδιορισμό του συνολικού μέγιστου σημείου ισχύος σε συνθήκες σκιάς.

4. Στόχος Εφαρμογές

4.1 Βαριά Βιομηχανία

• Φούρνοι τόξου χάλυβα
  *Μελέτη περιπτώσεων: Δείχθηκε ικανότητα να χειρίζεται 200% βραχυπρόθεσμα υπερφόρτωση κατά τη διάρκεια χτυπήσεων ηλεκτροδίων με <3% πτώση τάσης.*

• Εργασίες τήξης αλουμινίου
  Τεχνικό όφελος: Διατηρεί ανισορροπία φάσης < 1% κρίσιμη για τις λειτουργίες potline.

5Απαιτήσεις εγκατάστασης

5.1 Ηλεκτρικές προδιαγραφές

• Ελάχιστος διακόπτης κυκλωμάτων 800A
  Απαιτήσεις μηχανικής: αγωγοί συμμορφούμενοι με την NEC 310.16 με ειδικότητα μόνωσης 90 °C.

• Ορθό σύστημα γείωσης
  Σημείωση ασφαλείας: Απαιτείται αντίσταση γης < 0,1Ω με αγωγό γείωσης χαλκού 25 mm2.

6. Συμμόρφωση και Πιστοποίηση

• UL 1741 SB
  *Πληροφορίες πιστοποίησης: Περιλαμβάνει ολοκληρωμένη δοκιμή των φραγμών απομόνωσης (3kV AC/5kV DC) και των συστημάτων ανίχνευσης σφαλμάτων τόξου.*

• Δελτίο ΕΚΑΧ, αριθ.
  *Συμμόρφωση με το δίκτυο: Χαρακτηριστικά <2s προστασία κατά των νησιών με δυνατότητα διασύνδεσης συχνοτήτων.*
