Υβριδικός μετατροπέας 150kW 240V High-Leg Delta - Βιομηχανικός κόμβος ισχύος

Πλατφόρμα μετατροπής ενέργειας υψηλής απόδοσης

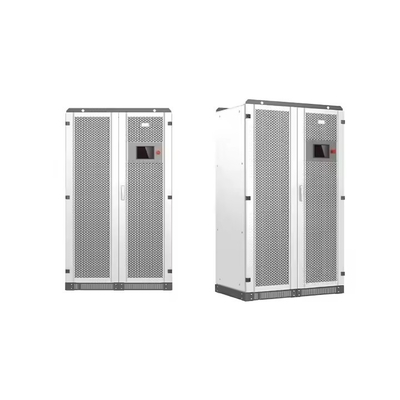

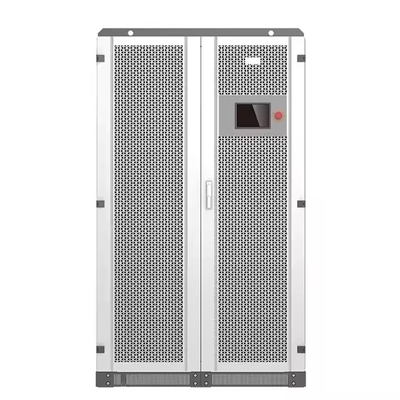

Αυτό το υβριδικός μετατροπέας 150kW παρέχει βιομηχανική τριφασική ισχύ με ευελιξία διαχωρισμένης φάσης, ειδικά σχεδιασμένο για μεγάλης κλίμακας μικροδίκτυα και ενεργοβόρες εγκαταστάσεις. Διαθέτει έως και τέσσερις ιχνηλάτες MPPT και ενσωμάτωση μπαταρίας 420-850V, επιτυγχάνει 98,5% μέγιστη απόδοση υποστηρίζοντας παράλληλα παράλληλες διαμορφώσεις για αναπτύξεις κλίμακας μεγαβάτ.

Βασικά διαφοροποιητικά στοιχεία από το μοντέλο 100kW

1. 50% υψηλότερη ισχύς εξόδου - 150kW συνεχής (165kVA μέγιστη) για βαριά βιομηχανικά φορτία

2. Βελτιωμένη χωρητικότητα ηλιακής ενέργειας - Έως 240kW είσοδος PV για μεγαλύτερα ηλιακά συστήματα

3. Προηγμένη θερμική διαχείριση - Βελτιστοποιημένο σύστημα ψύξης για 24/7 λειτουργία

Τεχνικά πλεονεκτήματα

1. Αρχιτεκτονική βιομηχανικής τάσης

• 240V high-leg delta με έξοδο διαχωρισμένης φάσης
  *Τεχνική σημείωση: Ένας ιδιόκτητος αλγόριθμος εξισορρόπησης φάσης διατηρεί <1% ανισορροπία τάσης ενώ ταυτόχρονα παρέχει τριφασική ισχύ 240V και μονοφασική ισχύ 120V.*

• Εύρος ευρείας εισόδου 192-276V
  *Τεχνική σημείωση: Ρύθμιση τάσης ελεγχόμενη από DSP με ακρίβεια ±1% και <20ms απόκριση σε διαταραχές του δικτύου.*

2. Προηγμένη συλλογή ηλιακής ενέργειας

• 2-4 ιχνηλάτες MPPT (χωρητικότητα 120-240kW)
  Τεχνική σημείωση: Η ανεξάρτητη παρακολούθηση του μέγιστου σημείου ισχύος ανά κανάλι μειώνει τις απώλειες ασυμφωνίας κατά 35% σε μερικώς σκιασμένα συστήματα.

• Είσοδος 1.000V DC με εύρος MPPT 250-850V
  *Τεχνική σημείωση: Δυνατότητα ψυχρής εκκίνησης στα 150V με προστασία υπέρτασης 1.200V για σκληρά περιβάλλοντα.*

3. Ενσωμάτωση μπαταρίας κλίμακας χρησιμότητας

• Εύρος τάσης μπαταρίας 420-850V
  Τεχνική σημείωση: Η ενσωματωμένη παρακολούθηση της κατάστασης της μπαταρίας παρακολουθεί τις αλλαγές στην σύνθετη αντίσταση (ακρίβεια ±2%) για προγνωστική συντήρηση.

• 240kW μέγιστη ισχύς φόρτισης
  *Τεχνική σημείωση: Προσαρμοστική φόρτιση 4 σταδίων (μαζική/απορρόφηση/επίπλευση/εξισορρόπηση) με αντιστάθμιση θερμοκρασίας.*

4. Ανθεκτικός βιομηχανικός σχεδιασμός

• -30°C ψυχρή εκκίνηση με 55°C συνεχής λειτουργία
  *Τεχνική σημείωση: Εξαρτήματα στρατιωτικού βαθμού με βαθμολογία για 100.000+ ώρες MTBF σε ακραίες συνθήκες.*

• Περίβλημα IP20 (IP65 προαιρετικό)
  Τεχνική σημείωση: Αντιδιαβρωτική επίστρωση σε όλα τα εξωτερικά εξαρτήματα για εγκαταστάσεις σε παράκτιες περιοχές.

Τεχνικές προδιαγραφές

(Ανατρέξτε στην Ενότητα 2 για τον πλήρη πίνακα προδιαγραφών)

Στοχευμένες εφαρμογές

● Βαριά βιομηχανία

• Φούρνοι τόξου χαλυβουργείου
  *Τεχνική σημείωση: Χειρίζεται υπερφορτώσεις βραχυπρόθεσμα 200% κατά τη διάρκεια των χτυπημάτων ηλεκτροδίων με <3% πτώση τάσης.*

• Λειτουργίες τήξης αλουμινίου
  Τεχνική σημείωση: Διατηρεί σταθερή ποιότητα ισχύος για τις λειτουργίες της γραμμής δοχείων.

● Ενεργειακή υποδομή

• Πρωτεύων έλεγχος μικροδικτύου
  *Τεχνική σημείωση: Υποστήριξη παράλληλης λειτουργίας 16 μονάδων με <5ms συγχρονισμό για απρόσκοπτη κοινή χρήση φορτίου.*

• Αντικατάσταση εργοστασίου αιχμής
  Τεχνική σημείωση: Δυνατότητα μαύρης εκκίνησης 500ms για ανθεκτικότητα του δικτύου.

● Μεγάλα εμπορικά

• Συστήματα εφεδρικής αντιγραφής κέντρων δεδομένων
  Τεχνική σημείωση: <20ms χρόνος μετάβασης πληροί τις απαιτήσεις χρόνου λειτουργίας Tier IV.

Συχνές ερωτήσεις

Ε: Πώς συγκρίνεται αυτό με τη χρήση πολλαπλών μονάδων 100kW;
*Α: Μειώνει το κόστος του συστήματος εξισορρόπησης κατά 30% με κεντρικό έλεγχο, παρέχοντας παράλληλα 33% περισσότερα κανάλια MPPT για πολύπλοκα ηλιακά πεδία.*

Ε: Ποια πρωτόκολλα SCADA υποστηρίζονται;
Α: Εγγενής υποστήριξη για DNP3, IEC 61850 και Modbus TCP για ενσωμάτωση χρησιμότητας.

Ε: Μπορεί να λειτουργήσει αυτόνομα κατά τη διάρκεια βλαβών του δικτύου;
*Α: Ναι, με <20ms χρόνο μετάβασης και προσομοίωση ρελέ προστασίας 51/81.*

Απαιτήσεις εγκατάστασης

⚠ Ηλεκτρικά

• 600A ελάχιστη αποσύνδεση

• 3/0 AWG χάλκινοι αγωγοί (βαθμολογία 90°C)

• Αφιερωμένη σύνδεση ουδέτερου-γείωσης

⚠ Δομικά

• 1.500kg ικανότητα φόρτισης δαπέδου

• 1m διάκενο σέρβις
