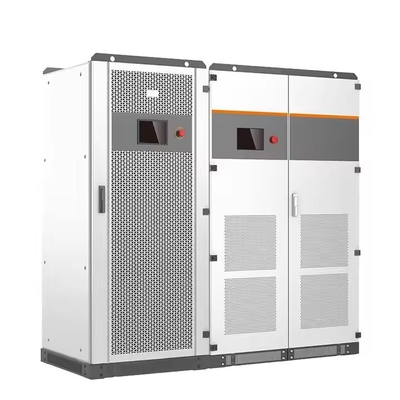

Υβριδικός μετατροπέας 100kW 240V High-Leg Delta - Βιομηχανική λύση ισχύος Microgrid

Σύστημα μετατροπής ισχύος βιομηχανικής κλάσης

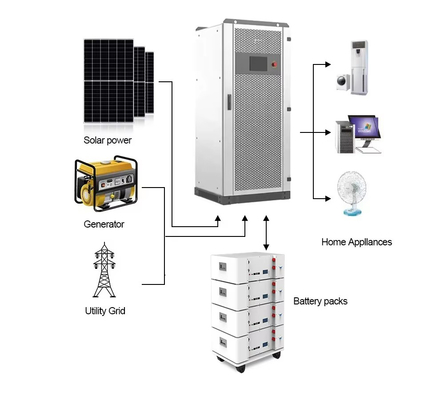

Αυτός ο προηγμένος υβριδικός μετατροπέας 100kW παρέχει αξιόπιστη τριφασική και διφασική ισχύ για βιομηχανικές και εμπορικές εφαρμογές μεγάλης κλίμακας. Διαθέτοντας μια μοναδική διαμόρφωση δέλτα 240V high-leg με διφασική έξοδο, παρέχει απαράμιλλη ευελιξία για εγκαταστάσεις που απαιτούν τόσο τριφασικούς κινητήρες όσο και μονοφασικά φορτία 120/240V. Με έως και τέσσερις ιχνηλάτες MPPT που υποστηρίζουν είσοδο PV 240kW και συμβατότητα μπαταρίας 420-850V, αυτό το σύστημα αντιπροσωπεύει την αιχμή της τεχνολογίας μετατροπής βιομηχανικής ισχύος.

Βασικοί παράγοντες διαφοροποίησης από μοντέλα χαμηλότερης χωρητικότητας:

1. Ενισχυμένη χωρητικότητα ισχύος: 100kW συνεχούς (110kVA μέγιστης) εξόδου για βαρέως τύπου βιομηχανικό εξοπλισμό

2. Εκτεταμένη είσοδος ηλιακής ενέργειας: Έως και τέσσερα ανεξάρτητα κανάλια MPPT για πολύπλοκα ηλιακά συστήματα

3. Υποστήριξη μπαταρίας υψηλότερης τάσης: Εύρος 420-850V για σύγχρονα συστήματα αποθήκευσης υψηλής τάσης

4. Προηγμένη αλληλεπίδραση με το δίκτυο: <20ms χρόνος μετάβασης μεταξύ λειτουργιών σύνδεσης με το δίκτυο και νησίδας

Τεχνικές προδιαγραφές

Προηγμένα τεχνικά χαρακτηριστικά

1. Ακριβής μετατροπή τάσης

Η πατενταρισμένη τεχνολογία μετατόπισης φάσης του μετατροπέα παράγει καθαρή τριφασική ισχύ 240V, ενώ ταυτόχρονα παρέχει μονοφασική έξοδο 120V. Αυτή η μοναδική δυνατότητα:

• Εξαλείφει την ανάγκη για εξωτερικούς μετασχηματιστές

• Διατηρεί τέλεια ισορροπία φάσης (±1%)

• Παρέχει <3% THDi για ευαίσθητο εξοπλισμό

• Διαθέτει <20ms χρόνος μετάβασης μεταξύ των λειτουργικών τρόπων

*Τεχνική επισκόπηση: Χρησιμοποιεί μονάδες IGBT ελεγχόμενες από DSP με συχνότητα μεταγωγής 16kHz για ακριβή ρύθμιση τάσης και ταχεία απόκριση στις αλλαγές φορτίου.*

2. Έξυπνη συλλογή ηλιακής ενέργειας

Το προηγμένο σύστημα MPPT μας εξασφαλίζει τη μέγιστη συλλογή ενέργειας:

• Έως και τέσσερα ανεξάρτητα κανάλια παρακολούθησης

• Εύρος λειτουργίας 250-850V

• 1.000V μέγιστη τάση εισόδου

• Δυνατότητα ψυχρής εκκίνησης έως 150V

• 99,9% μέγιστη απόδοση παρακολούθησης

Δεδομένα απόδοσης: Επιτυγχάνει 98,5% απόδοση μετατροπής σε ονομαστικό φορτίο με <0,5s χρόνος απόκρισης MPPT σε μεταβαλλόμενες συνθήκες ακτινοβολίας.

3. Βιομηχανική διαχείριση μπαταρίας

Η προηγμένη διεπαφή μπαταρίας υποστηρίζει:

• Πολλαπλές χημείες λιθίου (NMC, LFP)

• Διαμορφώσιμα προφίλ φόρτισης

• Φόρτιση με αντιστάθμιση θερμοκρασίας

• Ισχύς φόρτισης 120/180/240kW

• Παρακολούθηση της κατάστασης της υγείας

*Χαρακτηριστικό ασφαλείας: Περιλαμβάνει ενσωματωμένη ανίχνευση σφάλματος τόξου DC, προστασία από σφάλματα γείωσης και δυνατότητα γρήγορης διακοπής λειτουργίας σύμφωνα με το NEC 2017/2020.*

Στοχευμένες εφαρμογές

Βιομηχανική κατασκευή

• Εργοστάσια συναρμολόγησης αυτοκινήτων

• Εγκαταστάσεις παραγωγής χάλυβα

• Λειτουργίες βαρέων μηχανημάτων

• Γραμμές βιομηχανικής επεξεργασίας

*Μελέτη περίπτωσης: Ένα εργοστάσιο κατασκευής στη Μεσόδυση μείωσε το κόστος ενέργειας κατά 42% μετά την εγκατάσταση αυτού του συστήματος για την τροφοδοσία της 24/7 γραμμής παραγωγής του, διατηρώντας παράλληλα την ποιότητα ισχύος για ευαίσθητο εξοπλισμό CNC.*

Εμπορικές και θεσμικές

• Μεγάλα συγκροτήματα λιανικής

• Πανεπιστημιακά συγκροτήματα

• Πανεπιστημιακές εγκαταστάσεις

• Κέντρα δεδομένων

Τεχνικό πλεονέκτημα: Η παράλληλη λειτουργία επιτρέπει την απρόσκοπτη επέκταση της χωρητικότητας καθώς αυξάνονται οι ενεργειακές ανάγκες, με <5ms συγχρονισμός μεταξύ των μονάδων.

Υποδομές κοινής ωφέλειας και ενέργειας

• Πρωτεύουσες πηγές ενέργειας Microgrid

• Εφαρμογές αιχμής

• Συστήματα ενσωμάτωσης ανανεώσιμων πηγών ενέργειας

• Ενέργεια απομακρυσμένης κοινότητας

Επισήμανση χαρακτηριστικού: Υποστηρίζει προηγμένες υπηρεσίες δικτύου, συμπεριλαμβανομένης της ρύθμισης συχνότητας και της υποστήριξης τάσης με <100ms χρόνος απόκρισης.

Αρχιτεκτονική συστήματος

Μετατροπή ισχύος

• Τοπολογία ANPC τριών επιπέδων

• 98% μέγιστη απόδοση

• <20ms χρόνος μεταφοράς

• 100% ικανότητα μη ισορροπημένου φορτίου

• 200% ικανότητα υπερφόρτωσης βραχυπρόθεσμα

Σύστημα ελέγχου

• Διπύρηνος επεξεργαστής DSP με FPGA co-processing

• Παρακολούθηση και πρόβλεψη φορτίου σε πραγματικό χρόνο

• Ειδοποιήσεις προληπτικής συντήρησης

• Απομακρυσμένες ενημερώσεις υλικολογισμικού

• Προστασία κυβερνοασφάλειας

Χαρακτηριστικά προστασίας

• Ολοκληρωμένη προστασία υπέρτασης/υποτάσης

• Προστασία υπερσυχνότητας/υποσυχνότητας

• Προστασία αντίστροφης πολικότητας

• Προστασία βραχυκυκλώματος

• Παρακολούθηση σφάλματος γείωσης

• Ανίχνευση σφάλματος τόξου

Απαιτήσεις εγκατάστασης

Ηλεκτρικά

• 400A ελάχιστος διακόπτης κυκλώματος

• 2/0 AWG ελάχιστοι χάλκινοι αγωγοί

• Σωστό σύστημα γείωσης (<0,1Ω στη γη)

• Συσκευές προστασίας υπέρτασης (40kA ελάχιστο)

Περιβαλλοντικά

• 800mm απόσταση για αερισμό

• Παρακολούθηση θερμοκρασίας περιβάλλοντος

• Φίλτρα σκόνης σε περιοχές με υψηλή συγκέντρωση σωματιδίων

• Ανυψωμένη τοποθέτηση σε ζώνες πλημμύρας

• Προστασία από τη διάβρωση για παράκτιες εγκαταστάσεις

Πιστοποίηση & Συμμόρφωση

Αυτός ο μετατροπέας βιομηχανικής κλάσης πληροί ή υπερβαίνει:

• UL 1741 SB (Ασφάλεια)

• IEEE 1547-2018 (Διασύνδεση δικτύου)

• FCC Part 15 Subpart B (EMC)

• CEI 0-21 (Ιταλικός κώδικας δικτύου)

• NEC 2020 Rapid Shutdown

• IEC 62109-1/-2

Σημείωση: Οι σημάνσεις πιστοποίησης είναι ορατές στην ετικέτα του προϊόντος. Πάντα να επαληθεύετε τις τρέχουσες πιστοποιήσεις με τον κατασκευαστή πριν από την εγκατάσταση.

Συχνές ερωτήσεις

Απόδοση

Ε: Ποια είναι η καμπύλη απόδοσης σε διαφορετικά επίπεδα φορτίου;
A: Διατηρεί >96% απόδοση από 30-100% φορτίο χάρη στην προηγμένη τοπολογία μετατροπής πολλαπλών επιπέδων.

Ε: Πώς χειρίζεται τα μεγάλα ρεύματα εκκίνησης κινητήρα;
A: Η ικανότητα υπερφόρτωσης 200% για 10 δευτερόλεπτα χειρίζεται τις περισσότερες εκκινήσεις βιομηχανικών κινητήρων.

Συμβατότητα

Ε: Ποια συστήματα διαχείρισης μπαταριών υποστηρίζονται;
A: Εγγενής υποστήριξη για Tesla, BYD, LG Chem, CATL, Pylontech μέσω CAN/RS485.

Ε: Μπορεί να λειτουργήσει με μπαταρίες ροής;
A: Ναι, με διαμορφώσιμα προφίλ φόρτισης για βανάδιο redox και άλλες χημείες ροής.

Εγκατάσταση

Ε: Ποιο είναι το συνιστώμενο χρονοδιάγραμμα συντήρησης;
A: Εξάμηνη επιθεώρηση, συμπεριλαμβανομένης της θερμικής απεικόνισης, των ενημερώσεων υλικολογισμικού και του καθαρισμού του φίλτρου αέρα.

Ε: Πόσες μονάδες μπορούν να λειτουργήσουν παράλληλα;
A: Υποστηρίζει έως και 16 μονάδες παράλληλα για συστήματα 1,6MW με κεντρικό έλεγχο.

Γιατί να επιλέξετε αυτόν τον μετατροπέα;

1. Βιομηχανική αξιοπιστία: Στοιχεία στρατιωτικής κλάσης με βαθμολογία για 100.000+ ώρες MTBF

2. Σχεδιασμός μελλοντικής χρήσης: Αναβαθμίσιμο λογισμικό για νέα χαρακτηριστικά και πρωτόκολλα

3. Βελτιστοποίηση ενέργειας: Προηγμένοι αλγόριθμοι πρόβλεψης μεγιστοποιούν την αυτοκατανάλωση

4. Μειωμένος χρόνος διακοπής λειτουργίας: Εναλλάξιμα εξαρτήματα και προληπτική συντήρηση

5. Έξυπνη παρακολούθηση: Συνδεδεμένο με το cloud με αναλυτικά στοιχεία και ειδοποιήσεις σε πραγματικό χρόνο

6. Παγκόσμια συμμόρφωση: Πληροί τα διεθνή πρότυπα για παγκόσμια ανάπτυξη
