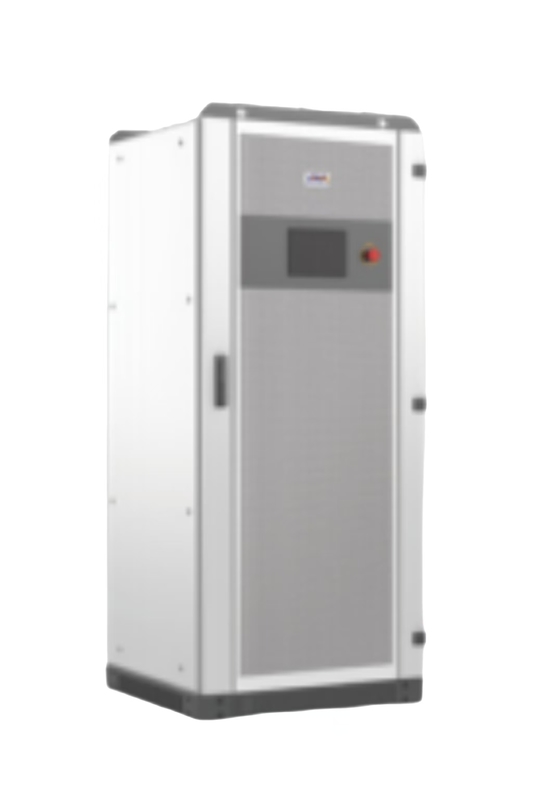

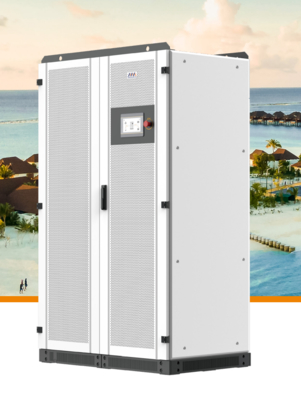

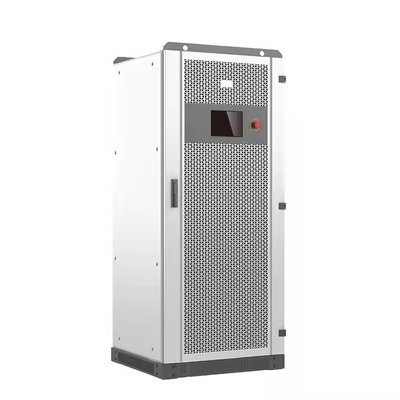

30kW Τρι-Φάσης εκτός δικτύου μετατροπέας με διπλή MPPT και 250-850V μπαταρία

Μετατροπή ισχύος βιομηχανικής ποιότητας για απαιτητικά περιβάλλοντα

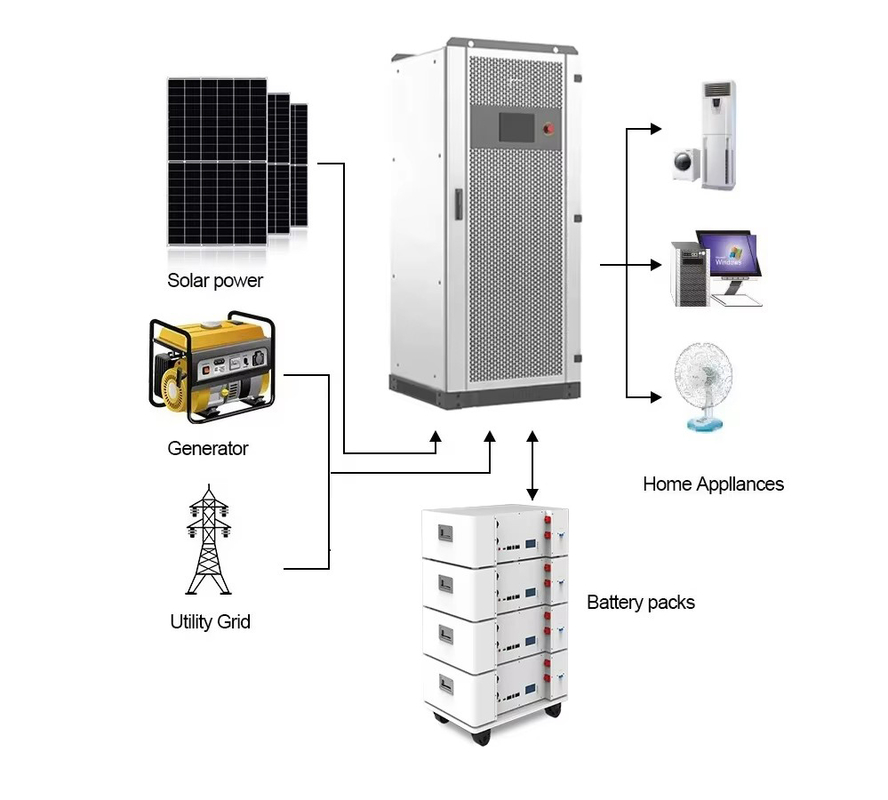

Αυτό...30kW τριφασικός υβριδικός μετατροπέαςαντιπροσωπεύει μια ισχυρή ενεργειακή λύση σχεδιασμένη για απομακρυσμένες και κρίσιμες εφαρμογές όπου η αξιοπιστία του δικτύου δεν είναι διαθέσιμη.μετατροπή ηλιακής ενέργειας, αποθήκευση μπαταριών και υποστήριξη γεννήτριαςσε ένα ενιαίο ενοποιημένο σύστημα, εξαλείφει την ανάγκη για ξεχωριστά στοιχεία, παρέχοντας παράλληλα εξαιρετική λειτουργική ευελιξία.

Βασικά χαρακτηριστικά και οφέλη

1Μετατροπή ενέργειας υψηλής απόδοσης

30kW συνεχής ισχύς (33kVA μέγιστη ισχύς)

• Δυνατότητα τροφοδοσίας βιομηχανικών μηχανημάτων, σταθμών βάσης τηλεπικοινωνιών και κοινοτήτων εκτός δικτύου με σταθερή τροφοδοσία τριών φάσεων.Η χωρητικότητα υπερφόρτωσης 10% (33kVA) χειρίζεται την εκκίνηση κινητήρα και τα υπερφόρτωμα χωρίς διακυμάνσεις τάσης.

Δύο εισόδους MPPT (1000V μέγιστη φωτοβολταϊκή τάση)

• Δύο ανεξάρτητοι ανιχνευτές μέγιστης ισχύος επιτρέπουν τη σύνδεση ηλιακών συστοιχιών με διαφορετικούς προσανατολισμούς ή τύπους πάνελ (π.χ. στέγες ανατολής-δυτικής κατεύθυνσης).Το εύρος λειτουργίας 250-850V χωρεί τόσο τις τυπικές μονάδες 60 κυττάρων όσο και τις μονάδες 72 κυττάρων υψηλής τάσης.

< 3% συνολική αρμονική στρέβλωση (THD)

• Παράγει υψηλής ποιότητας ενέργεια που λειτουργεί με ασφάλεια ευαίσθητο ιατρικό εξοπλισμό, εργαλεία εργαστηρίου και κινητήρες μεταβλητής συχνότητας.Η τεχνολογία ενεργού αρμονικού φιλτραρίσματος αποτρέπει τη βλάβη των συνδεδεμένων συσκευών.

2Προχωρημένη Διαχείριση μπαταρίας

Συμφωνία τάσης μπαταρίας 250-850V

• Υποστηρίζει άμεσα σύγχρονα συστήματα υψηλής τάσης λιθίου (300-800V) χωρίς πρόσθετους μετατροπείς, μειώνοντας τις απώλειες ενέργειας κατά 2% σε σύγκριση με τις αρχιτεκτονικές χαμηλής τάσης.Επίσης συμβατό με μπαταρίες μολύβδου-οξέος μέσω ρυθμιζόμενων προφίλ φόρτισης.

Μέγιστη ισχύς φόρτισης 36 kW

• Αναπληρώνει γρήγορα τις τράπεζες μπαταριών κατά τη διάρκεια της αιχμής παραγωγής ηλιακής ενέργειας, επιτρέποντας την ανάκτηση 80% της κατάστασης φόρτισης σε λιγότερο από 2 ώρες για συστήματα 200 kWh.Προσαρμοστικοί αλγόριθμοι αποτρέπουν την υπερφόρτιση, μεγιστοποιώντας την διάρκεια ζωής του κύκλου.

Επικοινωνία CAN/RS485 BMS

• Παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας της μπαταρίας, της τάσης και της κατάστασης φόρτισης μέσω πρωτοκόλλων που ισχύουν στον κλάδο.

3Αξιόπιστη στρατιωτική ποιότητα.

-30°C έως 55°C

• Τα συστατικά αρκτικής ποιότητας εξασφαλίζουν την ικανότητα ψυχρής εκκίνησης στους -25 °C, ενώ η αποδεκτή από τη έρημο ψύξη διατηρεί πλήρη ισχύ έως 45 °C (καθώς μειώνεται στο 80% στους 55 °C).Ιδανικό για ορυχεία στη Σιβηρία ή ηλιακά πάρκα στη Μέση Ανατολή.

Κεφάλαιο με βαθμολογία IP20

• Προστατεύει από την είσοδο σκόνης και την τυχαία επαφή, αν και απαιτεί εγκατάσταση σε εσωτερικούς χώρους ή υπό προστασία.

110% συνεχής ικανότητα υπερφόρτωσης

• Διατηρεί 33kW ισχύς απεριόριστα για να χειρίζεται παρατεταμένα βαριά φορτία, με 120% (36kW) χωρητικότητα έκρηξης για έναρξη κινητήρα 1 λεπτού.

4. Ευφυής ενσωμάτωση δικτύου

Αυτόματος συγχρονισμός γεννήτριας

• Ενσωματώνεται απρόσκοπτα με τις γεννήτριες ντίζελ 30-50kW, βελτιστοποιώντας την απόδοση καυσίμου διατηρώντας τα ποσοστά φόρτωσης 40-80%.

Υποστήριξη παράλληλης λειτουργίας

• Μέχρι 6 μονάδες μπορούν να συγχρονιστούν (180 kW συνολικά) μέσω επικοινωνίας CAN bus.

Απομακρυσμένη παρακολούθηση TCP/IP

• Παρέχει διαγνωστική σε πραγματικό χρόνο, ιστορικά δεδομένα απόδοσης και ενημερώσεις firmware.

Τεχνικές προδιαγραφές

Πιστοποιήσεις και συμμόρφωση

• IEC 62109-1: Πιστοποιημένη προστασία από ηλεκτρικούς κινδύνους, συμπεριλαμβανομένων των σφαλμάτων τόξου και των σφαλμάτων εδάφους.

• Δελτίο ΕΚΑΧ αριθ.: συμμορφώνεται με τα γερμανικά πρότυπα δικτύου για τη ρύθμιση τάσης/συχνότητας.

• EN 61000-6-4: πληροί τις απαιτήσεις βιομηχανικής ηλεκτρομαγνητικής συμβατότητας.

Κατευθυντήριες γραμμές εφαρμογής

1. Εγκατάσταση

   • Το θεμέλιο πρέπει να αντέχει δυναμικά φορτία 800 kg

   • Ελάχιστο διαχωρισμό 500 mm για την ροή αέρα

   • Καλώδια χαλκού 95 mm2 που απαιτούνται για τις συνδέσεις μπαταριών

2. Διατήρηση

   • Ετήσια θερμική απεικόνιση τερματικών μονάδων ηλεκτρικής ενέργειας

   • Τρίμηνη αντικατάσταση φίλτρου αέρα σε χώρους με σκόνη

3. Τυπική απόδοση επένδυσης

   • 3-5 έτη για δραστηριότητες εξόρυξης που αντικαθιστούν το ντίζελ

   • 4-6 έτη για την παροχή ενέργειας σε πύργους τηλεπικοινωνιών
